常见问题

答：根据集合光学的原理可知，一个理想的点光源发出的光束呈放射状，对物体的几何投影只有放大变化而不产生模糊。X光球管的实际焦点是一个具有一定面积的面光源。如果面光源的面积很小，就会有接近于点光源的投影效果，微小的模糊可以忽略不计。如果面光源的面积大，会形成半影，即几何学模糊。焦点越大，几何模糊度即半影越明显，这就是为什么焦点尺寸小的X光球管比焦点尺寸大的图像更清晰的原因。

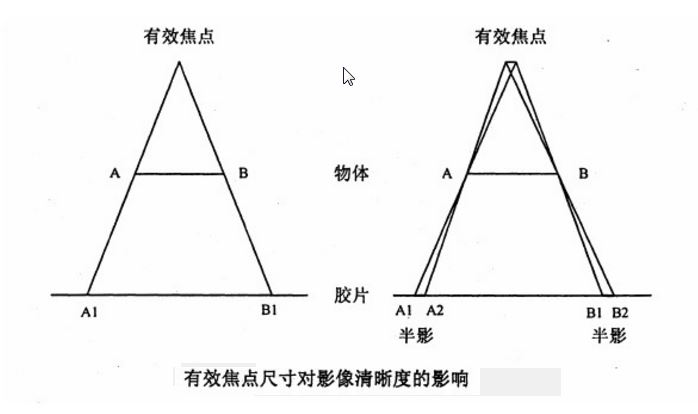

如下图所示当有效焦点为点光源时（左图），图像界限分明，几何模糊小，清晰度高；当有效焦点具有一定尺寸时（右图），图像边界产生了半影，边缘模糊，清晰度降低。焦点尺寸越大，清晰度越差。

答：影像质量是由清晰度、对比度这两个关键要素体现出来的。而清晰度主要由X射线球管焦点尺寸和数字平板探测器的空间分辨率决定，图像的对比度层次主要由数字平板探测器（硬件）和图像处理算法（软件）决定。

X光的成像过程是X光球管光源照射宠物衰减后形成了信号具有差异的X光信息，通过平板探测器去采集这些信息，这个过程就像人的眼睛观察一幅彩色图片的过程。决定清晰度的参数就如人的视力分辨能力，视力越好，看到的图像细节就越清晰，而看到的色彩越丰富就说明人的眼睛色度分辨能力越好，即没有色盲。对于平板探测器来说影响这两个因素的指标叫做空间分辨率和对比度分辨率。

空间分辨率是由像素尺寸决定的，相同面积内像素尺寸越小，像素数量就越多，对图像细节的分辨能力就越大，这就像我们手机拍照的相机说的多少万像素这个参数，1000万像素的清晰度要比900万像素的更清晰。

对比度分辨率是由AD转化的位数决定的，位数越大，图像灰阶度越高，对比度层次分辨能力越强，可以观察的宠物内部的各个组织器官的黑白亮度差异越明显，例如AD转化值为16bit的探测器灰阶度是2的16次方，AD转化值为14bit的探测器灰阶度是2的14次方,也就是说AD转化值为16bit的探测器比AD转化值为14bit的探测器灰阶度高4倍。

答：DR成像的环节X光球管光源照射宠物衰减后形成了信号具有差异的X光信息，通过平板探测器去采集这些信息，经过探测器的AD转换后传输到DR的图像采集处理工作站，经过图像处理算法处理后最终呈现在显示器上进行显示输出用于临床诊断。宠物DR中的软件，主要就是指图像处理算法。在此基础上延伸出医生诊断需要的各种功能。

探测器的AD转换后传输到DR软件的图像我们称为原始图像，无法直接用于临床，必须要进行相应的图像增加，对比度拉伸，动态范围调节等处理后才适用与人眼的观察，这个过程叫做图像处理，所应用的就是图像处理算法。

一套好的图像算法要保存原始图像中所有有用信息的同时，还要避免引起图像失真、伪影等问题。通过图像处理后可以把具有良好的空间分辨率、密度分辨率和较大的动态范围的图像能清晰地显现在显示器上，为疾病诊断提供有利依据。即使在硬件条件一样的情况下，图像算法的不同，会导致最终呈现的图像有明显的差别。

答：DR成像的目的是要让医生能够观察到被检者体内的某个病变组织及其状况，因而医学影像质量的好坏将直接影响医生的诊断。DR影像的质量决定于成像方法、设备的特点、操作者选用的客观与主观成像参数以及被检动物的配合等等。片子的好坏，通常我们称为清晰不清晰，这个看上去主观感受很大，其实回归到本质，图像是要为诊断服务的，围绕这一点来判断一个片子拍摄的效果是最有说服力的。

通过DR图像处理算法后应该可以观察到

• 骨关节部位骨质的改变，
• 可以看到关节软骨，
• 可以看到清晰的肌肉纹理变化以及肌腱、韧带、关节囊、
• 可以看清皮下脂肪及皮肤软组织的改变，对腹部的游离气体、 肠管梗阻、尿路结石等病变可以做出判断
• 可以看到到组织的空间不同层次变化现，来判断细微病变，
• 可以观察到气管、支气管、肺组织、肋小骨
• 可以观察到清晰的心脏，血管的分布

总结来说，一张好的片子，应该是层次极其丰富，尽可能的保留不同内部组织的呈现。这是被拍摄物体的组织特性不同决定的，丰富的层次可以极大地提高了胸部疾病的诊断效果，且提高了心肺血管疾病的诊断。大大提高了医院的诊断水平和工作效率。

答：舒博尔的核心优势有以下四点：

第一、 舒博尔的团队有10多年的人医DR研发技术背景，积累了深厚的产品开发技术和生产制造管理经验，我们拥有一支涵盖研发、生产、营销、售后的优质服务团队，在行业内有着丰富的专业背景与实践经验，这是我们的重要资本。

第二、  舒博尔自主研发的兽用软件和图像处理算法，我们的软件更适合于兽医的临床操作流程，具有兽用DR的丰富的专用测量工具，以辅助医生进行诊断，图像处理方面我们是专门针对各种宠物的组织差异进行的细分多频域图像处理，使宠物的内脏软组织和骨头均可以得到良好的显示。

第三、  经过多年的经营，我们在行业供应链有着突出的整合能力，构建起完善的上下游供应体系，进而能够为客户提供更高性价比的产品；

第四、  我们与多家宠物医院建立了临床实验合作关系，新产品开发过程进行大量数据的采集分析，不断对产品进行优化，最终才会上市销售。

答：舒博尔生产制造严格按照人用医疗器械质量管理体系，从产品源头把控整个宠物DR的生产流程，确保交付产品的质量一致性，通常我们会做一些常备库存，正常情况我们收到客户订单后2到3周内可以完成发货装机。如遇到特殊情况对于交付时间有特殊要求的我们将严格恪守给客户的承诺，按合同的要求如期交付。

答：舒博尔售后服务体系是主动式售后服务，我们依托遍布全国的渠道网络为依托，做到快速响应，另外舒博尔销售的每台DR都具有远程故障诊断功能，可以做到随时随地快速远程诊断，由工程师远程指导技师操作及解答，及时解决设备问题。

答：DR成像原理和人的眼睛成像过程很类似，人的眼睛要观察到好的影像首先要有适合的光照度，其次要有健康的晶状体和视网膜，最终由视神经系统进行编码加工和分析后获得影像的主观感觉。DR成像也是要有合适的光照度（X射线曝光条件），好的产品的硬件配置（X射线球管、平板探测器等），良好的图像处理算法。

①曝光条件的选择是非常重要的因素，很多厂家的DR软件和高压曝光参数是不能联动的，需要手动调节，这样很容易造成曝光量不足或者太过等问题，舒博尔宠物DR软件和高压曝光参数可以进行联动，针对不动的宠物类型、体型进行了细分，通过数据库的形式进行存储和自动调用，这些曝光参数都是经过大量临床验证的，所以医生经过简单培训就可以快速掌握，确保曝光度是合适的。

②其次有好的产品硬件配置能确保在同等曝光条件下可以获取质量更高的图像数据信息，

③最后图像处理算法就如人的眼睛的视觉神经系统是至关重要的，经过良好的图像处理后可以把具有良好的空间分辨率、密度分辨率和较大的动态范围的原始图像清晰地显现在显示器上，不同的图像处理算法处理出来的效果是截然不同的。

答：订单确认后，需要医院协助舒博尔工程师进行现场装机条件的确认，因为良好的装机条件直接关系到产品到达医院现场会后的装机效率和未来产品使用的稳定性，这些条件主要包含供电电源的线径，电源接线情况，电源的容量，电源接线箱的布局，机房的净空间尺寸，机房的入门尺寸等等。舒博尔工程师会提供DR安装前确认表给客户并指导完成整个确认过程。

答：

①货物齐套性确认：首先当物流公司将机器运送达到现场后，将收到货物的包装箱数量和外包装的情况告知舒博尔代理商或舒博尔对接工程师，假如有外包装破损的舒博尔会及时与物流公司进行沟通协调处理，如外包装完好数量齐全，医院可接收货物，但不要自行打开包装箱，一定要等舒博尔装机工程师到医院后在拆箱，舒博尔装机工程师到达医院后，会打开包装箱并与医院确认货物的齐套性和完好性，并由医院签字确认收货单。

②DR安装调试过程：当医院确认货物完好无损，且与采购清单一致后，舒博尔装机工程师开始安装，这个过程通常情况是1天时间，这个过程包含DR机架系统的安装、影像链系统的安装、DR采集处理工作站的安装，安装完成后进行机架系统的运动部分调试，高压球管射线输出准确性定标，X光视野一致性校正，平板探测器的影像均匀性校正等，这些调试工作将关系到产品将来的使用效果和质量。

③产品应用及日常保养培训：此过程也是接近1天的时间，包括开关机过程、DR软件各功能模块的使用，拍片的基本摆位和拍摄技巧，产品使用过程的注意事项，产品的日常维护保养等。培训完成后，将进行实际宠物的拍摄应用和过程指导，直到客户能熟练操作。

④ 产品验收：舒博尔工程师会与客户一起依据产品验收单，进行最后的产品确认，确认通过后，医院签字确认，完成最后的验收，产品将交付正常使用。

答：有的厂家给客户介绍说平板探测器薄板比厚板好，这完全是误导客户，平板探测器的薄与厚DR整机产品来说从临床应用和使用寿命都没有任何影响。平板探测器厂家生产薄板的原因是为了与原来的胶片暗合厚度尺寸兼容，更方便对原有的模拟X光机进行数字化升级。舒博尔宠物DR虽然也是采用超薄的平板探测器，但这并不是什么产品亮点。

答：球管的热容量是指X线管允许的最大热负荷量，因为球管在曝光时会产生一定的热量，随着连续拍片次数的增加，热容量会增加，但是不拍片后，球管会自然冷却，热容量又会恢复，这个指标决定DR一天能连续拍多少次片，这个指标主要应用与人医的大数量连续拍片的时候，因为人医较好的医院一个上午连续拍摄200~300张，但是对宠物医院来说一天都不会超过20张拍片，很多时候球管都没有热就已经变冷了。这个指标太高没有任何意义，舒博尔建议宠物DR球管热容量超过80kHu就足够用了，针对宠物DR这不是关键指标。

答：X射线球管有个参数叫做最高管电压，也就是X射线管能够承受的最大耐压值，有的是150KV，有的是125KV,这个值越大说明射线管的绝缘耐压值越高，制作过程中要求球管内的真空度越高，球管封装制作工艺要求也相对较高，这个值较高抗高压的能力越强，X射线管发生打火击穿的风险会降低。
