锥体测量系统测量犬猫心脏大小
Vertebral Scale System(VSS) to measure Canine and Feline Heart Size
1、锥体心脏比分(VHS)
椎体测量系统(Vertebral Scale System,VSS)研究的重点在于心脏大小和椎体长度的比较。该系统将心脏的长、短轴用从第4胸椎开始的椎体长度表示,其结果表示为椎体心脏比分(Vertebral Heart Size,VHS)。
Buchanan和Bücheler(1995)通过测量100只无心肺疾病临床症状的犬的侧位胸片,建立了椎体测量系统的标准测量方法,并用该方法确定了100只临床健康犬心脏的相对大小(VHS)。100只临床健康犬的侧位影像VHS=9.7±0.5 v,胸廓大小、性别、左右侧位、观察者的差别对椎体测量系统的结果影响不大。
2、VHS的测量
T-气管
L-心脏长轴,从气管分叉处腹侧至心尖的距离
S-心脏短轴,从心后缘与后腔静脉相交处的中点引长轴的垂线至心前缘的距离
L和S以从T4开始的椎体长度表示(估计至0.1 v),相加即为VHS。
VHS=L+S

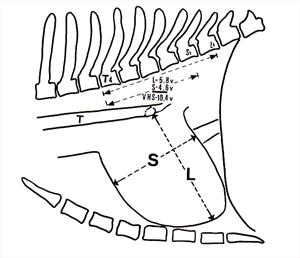

如图所示,L=5.8v,S=4.6v,VHS=L+S=10.4v。
3、X线片的实际测量

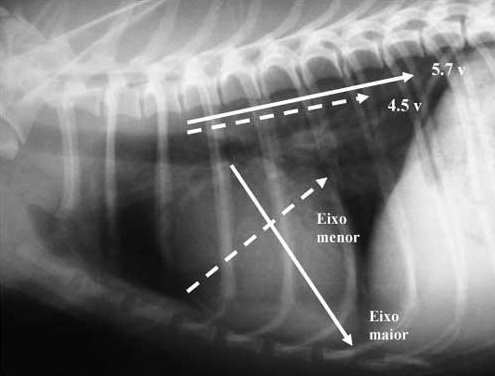

如上图,VHS=5.7v+4.5v=10.2v

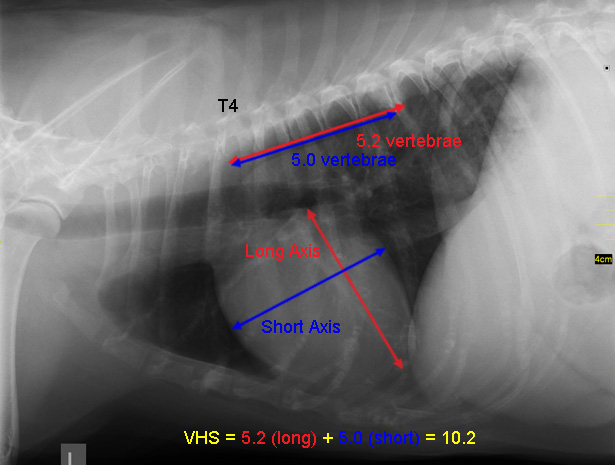

如上图,VHS=5.2v+5.0v=10.2v
4、实际临床病例
这是一只京巴犬,因为剧烈咳嗽而就诊,经检查确诊为心衰。

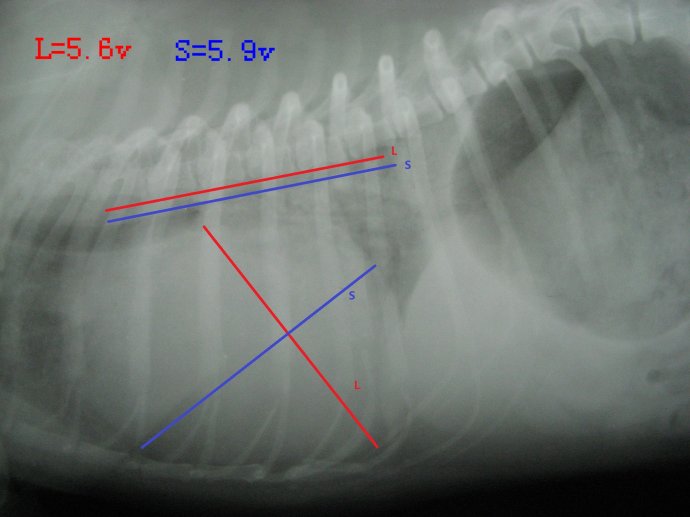

如上图,VHS=5.6v+5.9v=11.5v
5、小结
